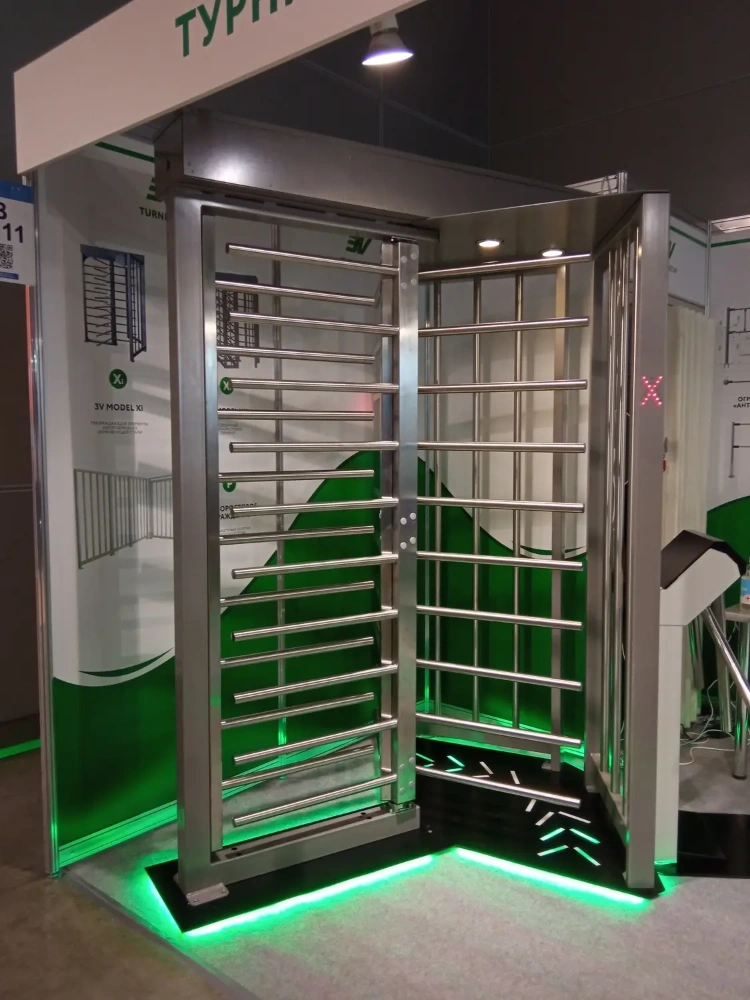

Турникет-трипод 3V Model X (УХЛ 2.1)

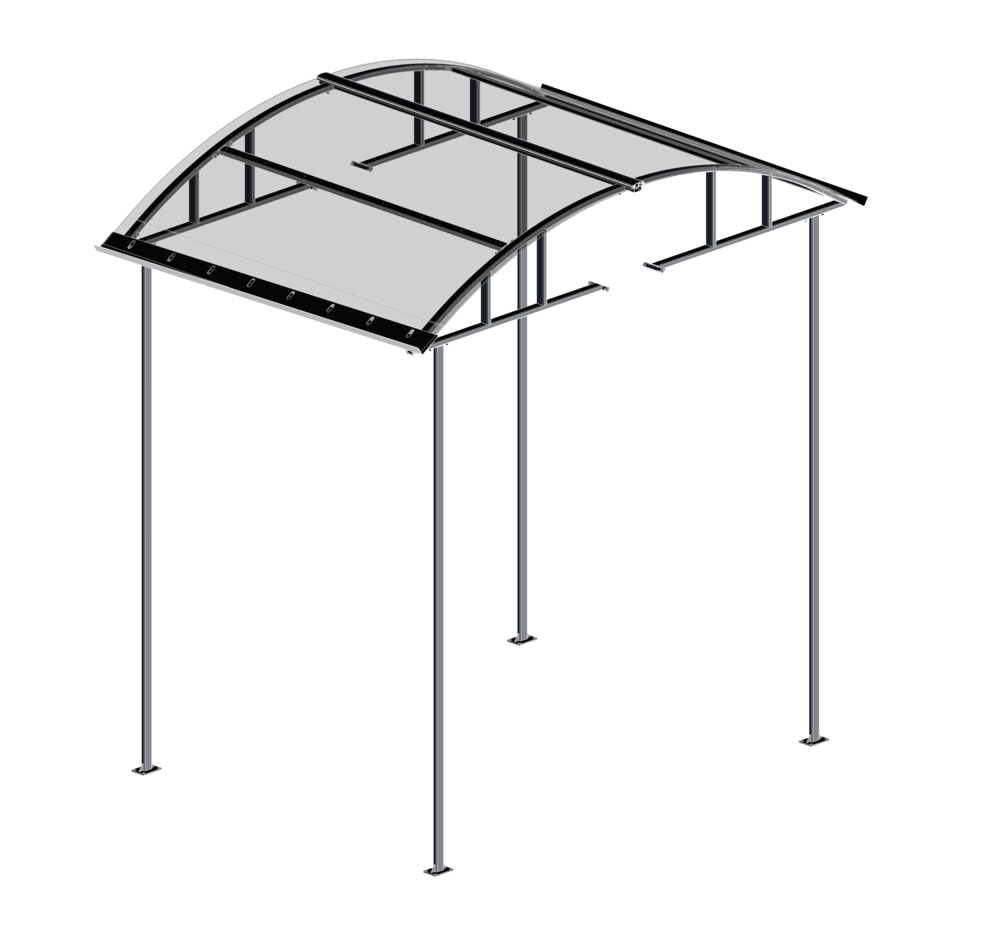

Роторный полноростовой турникет в полимерном покрытии предназначен для обеспечения контроля доступа на проходных школ, предприятий и организаций с повышенными требованиями к безопасности при установке на улице под навесом, например крышей 3V Model U (можно приобрести у нас, спрашивайте у менеджеров).
Турникет оцинкован и покрыт полимерным покрытием. Эксплуатация при пониженных температурах: встроен обогрев для работы при температуре до -30°С.
2 оцинкованных формирователя зоны прохода в полимерном покрытии
3 фосфатированных оцинкованных преграждающих элемента
температурный диапазон от -30°C до +50°C
тихая работа механизма
напряжение питания 24В
возможность дооборудования считывателями идентификаторов
возможность дооборудования сетевым контроллером
подсветка зоны прохода
Турникет 3V Model X с подогревом подойдет для таких типов проходных, образовательных, административных, промышленных учреждений, в складские или служебные помещения, где требуется усиленная степень защиты.
Турникет может быть оснащён встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером.
Отличительная особенность 3V Model X (УХЛ 2.1) – это полноростовое исполнение с преграждающими элементами и формирователями прохода с фосфатированным оцинкованным полимерным покрытием. Формирователи прохода (боковые стенки) турникета решётчатые, зашиты вертикальными планками (квадратная труба 40 x 40 мм, длина – 630 мм) с шагом 180 мм. Вращающаяся по вертикальной оси стойка разделена на три равных сектора с 10 горизонтальными планками.
Дополнительная информация
Пропуск людей осуществляется оператором путём нажатия кнопки на пульте управления. Проход сопровождается световым сигналом индикаторов, расположенных на лицевой панели турникета, и звуковым сигналом зуммера, расположенного в пульте управления. С пульта управления турникет может быть открыт на разовый и многократный (свободный) проход, может быть заблокирован.
Плата управления турникетом позволяет интегрировать турникет в любую систему контроля и управления доступом (СКУД) различных производителей без дополнительных адаптеров.
Механизм турникета обладает функцией «механическая память», которая позволяет предотвратить блокировку механизма при внешнем воздействии на преграждающую планку. После снятия давления на преграждающую планку турникет автоматически открывается без повторной подачи управляющих сигналов на микродвигатели. Наличие данной функции уменьшает износ механизма блокировки и микродвигателей и существенно снижает энергопотребление турникета. Механизм поворота преграждающих планок оснащен гидравлическим демпфером, позволяющим плавно доводить преграждающие планки в исходное положение.
Комплектация
| Каркас | 1 шт. |
| Крыша зоны прохода | 1 шт. |
| Преграждающий элемент | 3 шт. |
| Блок механизма | 1 шт. |
| Ключи разблокировки | 2 шт. |
| Формирователь прохода | 2 шт. |
| Проводной пульт с кабелем длиной 10 метров | 1 шт. |
| Кабель питания длиной 10 метров | 1 шт. |
| Трафарет и метизы для монтажа | 1 шт. |
Рекомендуемый блок питания 24В/6А с аккумулятором 7А*ч приобретается отдельно.
Для расчета доставки и транспортных затрат:
— турникет и комплектация пакуются в коробку из сотового картона с усиленными гранями (3 места);
— размеры коробок:
1) 1760 мм х 350 мм х 240 мм (коробка из сотового картона + пузырьковая плёнка)
2) 2190 мм х 845 мм х 270 мм (деревянная коробка + стретч + пузырьковая пленка + сотовый картон)
3) 2190 мм х 1010 мм х 270 мм (деревянная коробка + стретч + пузырьковая пленка + сотовый картон)
Инструкция по монтажу и прочее вы сможете найти в руководстве по использованию на странице Документация.
Характеристики
| Тип турникета | турникет полноростовой роторный электромеханический с модулем подогрева |
| Преграждающие элементы (планки) | в полимерном покрытии диаметром 40х40 мм, длина 630 мм |
| Масса турникета | нетто: 234,5 кг, брутто: 287,5 кг |
| Напряжение питания турникета | 10,8-27,2 В |
| Максимально потребляемый ток | при напряжении 12 В = 1,5 А; при напряжении 24 В = 2,1 А |
| Ширина установки считывателей | 75 мм |
| Количество направлений прохода | 2 |
| Довод преграждающих планок | плавный, за счет демпфера |
| Пропускная способность в режиме свободного прохода | 50 чел./мин |
| Пропускная способность в режиме однократного прохода | 25 чел./мин |
| Механизм | цинковое покрытие деталей, усиленные подшипники |
| Температурный диапазон эксплуатации | от -30°C до +50°C |
| Покрытие корпуса | полимерное, оцинкованное, фосфатированное |
| Наработка на отказ, не менее | 2 400 000 циклов |
| Особенности | модуль контроля температуры и влажности, подсветка зоны прохода, зуммер в пульте, защита от блокировки при нажатии на планку, светодиодная индикация в пульте управления, тихая работа механизма |
| Срок эксплуатации | 8 лет |
| Гарантийный срок эксплуатации | 5 лет (для турникетов произведённых после 2024 года), 3 года (для турникетов произведённых до 2024 года) |

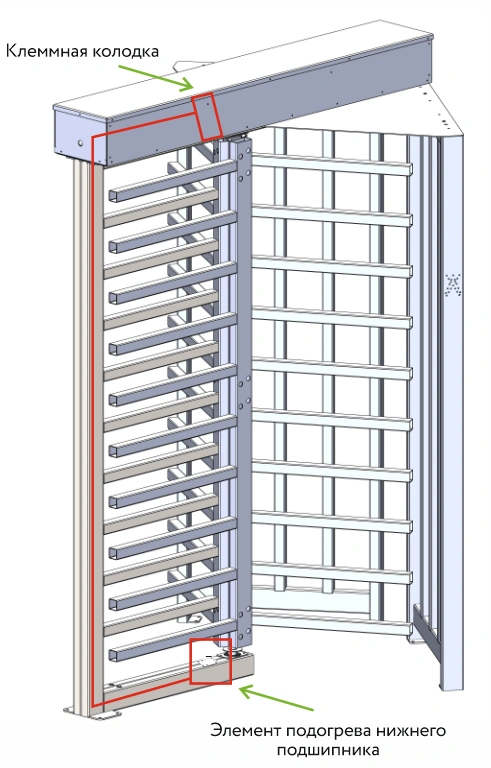

структура модуля подогрева
В турникете с подогревом установлен датчик температуры и влажности, если температура внутри корпуса турникета падает ниже 8 градусов Цельсия, он автоматически включает встроенный в турникет плёночный нагреватель.
Из преимуществ: высокая точность, точная настройка параметров, двойной выходной контроль температуры и влажности.
Электронный регулятор температуры и влажности является устройством релейного типа, которое может поддерживать температуру и влажность в заданных диапазонах. Нагревательные элементы служат для обогрева корпуса механизма, а также для обогрева подшипника поворотного
механизма внизу.
Максимальный ток нагрузки: 10 Ампер.
Входное напряжение: 24 В.
Электронные проходные
Интеграция любых контроллеров и считывателей с турникетами 3V.
Примеры интеграций
На данный момент доступны совместные решения с компаниями SIGUR и RUBEZH.
Контроль доступа 3V
Электронные проходные укомплектованы контроллерами 3V и программным обеспечением.
электронные проходные
Электронная проходная
3V Model X (УХЛ 2.1) IP 7000 / RS485 (EM)
Данный турникет оснащен встроенными считывателями карт формата Em-Marine и сетевым контроллером 3V собственного производства.
Контроллер: 3V RS485, 3V IP7000
Считыватели: STORK FLY A3EH, PROX-13
IP-турникет
3V Model X (УХЛ 2.1) SIGUR (EM/MF)
Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером SIGUR.
Контроллер: SIGUR E300
Считыватели: STORK FLY A3EH, PROX-13, SIGUR MR100
Web-/OSDP-турникет
3V RUBEZH STRAZH Model X (УХЛ 2.1)
Web-/OSDP-турникет представляет собой готовое решение для запуска СКУД. Позволят организовать контроль доступа посетителей на проходных/КПП.
Контроллер: STR20-IP-ENT, модуль доступа STR-1AP
Считыватели: STR-RM-B01
Документация на изделие
фото турникета на реализованных проектах

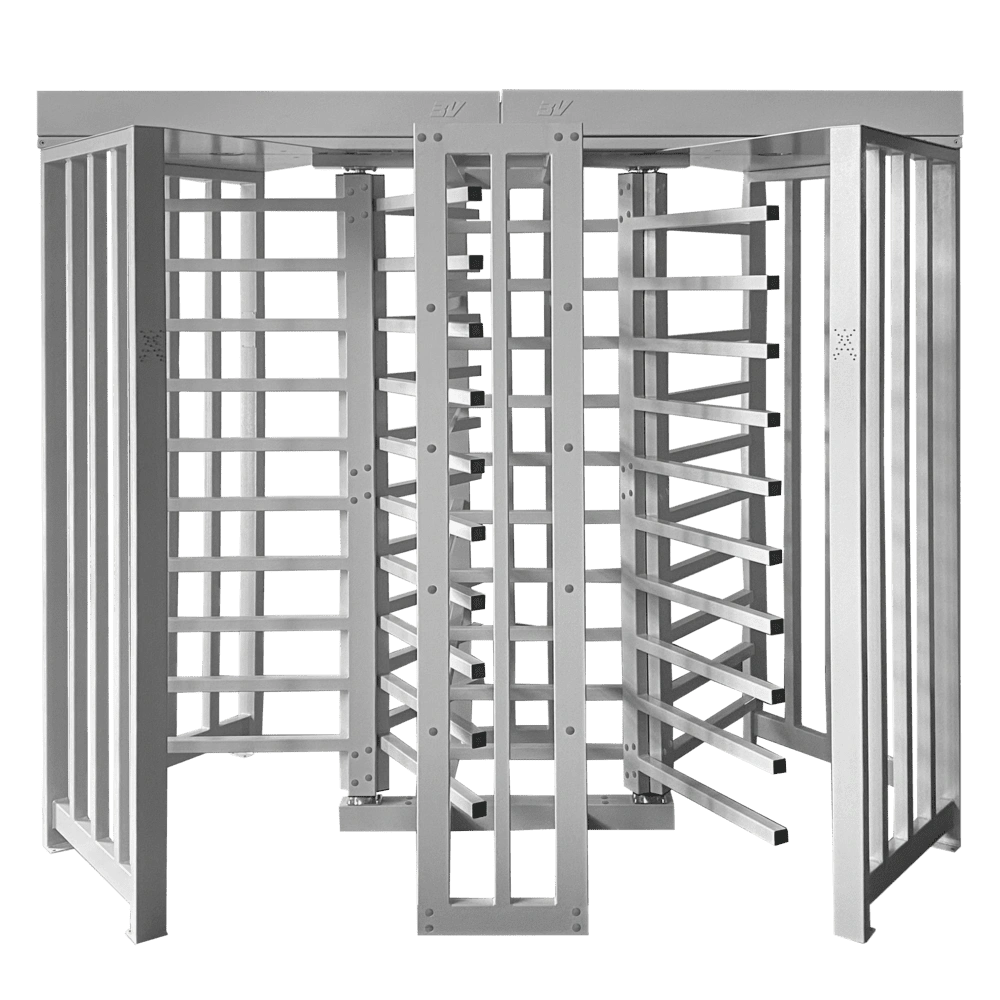

Вариация: 3V MODEL X2 (ухл 2.1) двупроходный полноростовой
Под заказ возможно изготовление модели полноростового турникета 3V MODEL X (УХЛ 2.1) в двупроходном исполнении.
За подробностями обращайтесь к менеджерам по телефонам или по почте.
